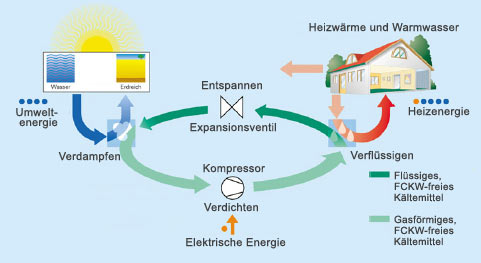

Funktionsprinzip Wärmepumpe
(Foto: www.dimplex.de)

Funktionsprinzip der Wärmepumpe

Das Funktionsprinzip der Wärmepumpe -> der umgekehrte Kühlschrank!

Der geschlossene Kreislauf "Verdampfen - Verdichten - Verflüssigen - Entspannen" enthält ein flüssiges, umweltfreundliches (FCKW-frei), biologisch abbaubares und unbrennbares Kältemittel.

Die Vorgänge im Überblick:

  • Das Kältemittel entzieht der Erdsonde Umweltenergie in Form von Wärme (= indirekt gespeicherte Sonnenenergie) und verdampft dabei.
  • Der Kältemitteldampf wird im Kompressor mit Hilfe elektrischer Energie unter Druck gesetzt (Verdichten) und erwärmt sich dabei deutlich.
  • Anschließend gibt der Dampf seine Wärme an das Heizsystem ab, kühlt dabei aus und verflüssigt sich wieder.
  • Im Expansionsventil wird der Druck wieder reduziert (Entspannen), wobei sich das Kältemittel schlagartig abkühlt. An dieser Stelle schließt sich der Kreislauf.
